*概述

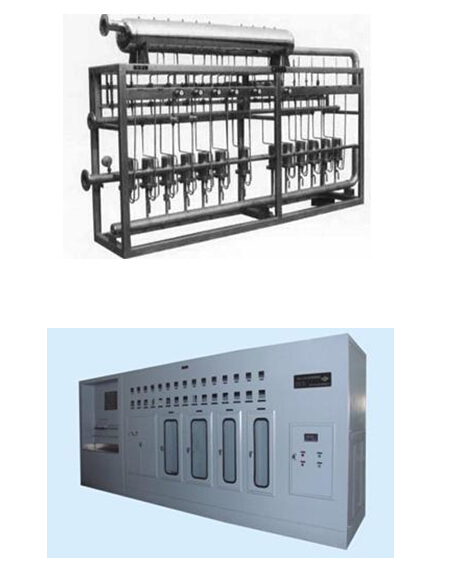

　　SQZ系列水汽取样装置用于火力发（热）电系统对水和蒸汽进行集中连续取样，并通过配套仪表和微机对样品进行化学分析和监测，以
保证发电机组安全 、可靠运行，研制生产的装置已广泛应用于25MW、50MW、125MW、200MW、300MW、600MW机组上，深得用户好评并达到等
级研制水平。其中三项主要零部件获国家专利和一项联合国技术信息促进系统中国国家分部颁发的“发明创新科技之星奖”。1996年6月由
电力部规划设计总院组织在邹县发电厂现场，对装置进行了部级专家评审。并于1997年获得电力成套局和电力规划院颁发的300MW机组的生
产许可证。2000年3月通过国家ISO9002质量体系认证。

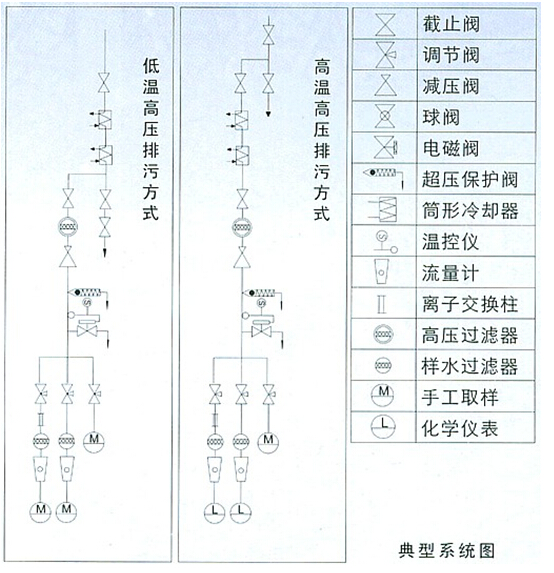

*特点

　　1、合理的系统设计----冷却系统、减压系统、保护系统、排污系统组成了装置的核
心，保证了化学仪表安全可靠运行。

　　2、巧妙的结构----采用三座标框架结构，并获国家专利的热工架即湿盘，其X向按取样点均匀布置，对应每个取样点X向的Y-Z平面上，
按系统设计要求布置管路及零部件，使整个装置结构紧凑、体积小、便于操作维护。

　　3、先进的零部件----获国家专利冷却器和减压阀具有国内先进水平。

*性能参数

　　高压管路系统工作压力：≤32MPa
　　样本出口温度：冷却水温度+1.5℃
　　样本出口流量：0～3500ml/min
　　样本出口压力：0.1～0.4MPa

*零部件

可调式螺纹槽道减压阀


   专利号：ZL92 218861.0 、 ZL 201120277686.0

特点

1. 减压阀的系列化是针对不同机组的要求而设计；管道式减压阀结构简单，适用于100MW及以下机组；可调式螺纹槽道减压阀适用于100MW以
   上机组；全自动横流减压阀适用于调峰机组。
2. 可调式螺纹槽道减压阀随机逆时针旋转调节手轮在720°范围内可获得0-3500ml/min的稳定流量。
3. 在3Mpa条件下可获得50ml/min的启动流量，满足了各种机组多功能条件下的流量要求。
4. 大流量条件下工作十分稳定，冲刷性能好，安全性好，适用寿命长。

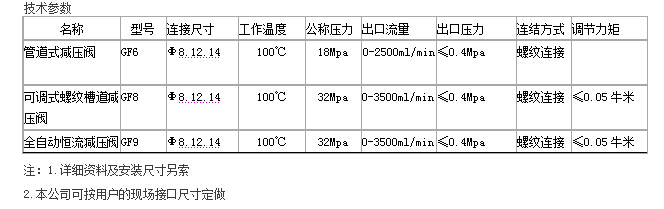

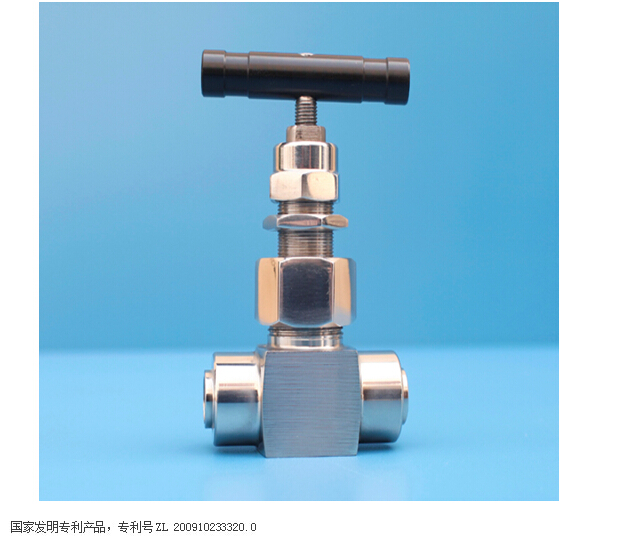

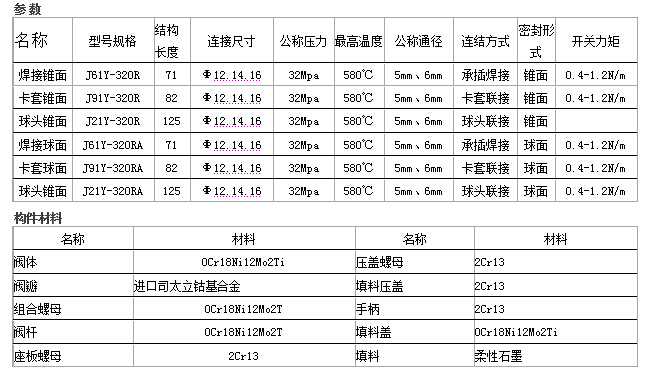

不锈钢高温高压截止阀

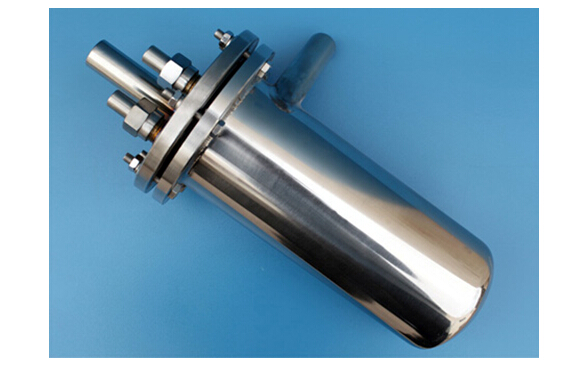

漩、涡筒式高效冷却器

专利号：ZL00 220530.0

结构原理

    冷却器由内螺旋管、外螺旋管组成。共同安装在一个筒体内。外螺旋放在呈螺旋运行的冷却水中进行热交换；内螺旋管在呈涡流运动的
冷却水中进行热交换，两种冷却水巧妙地匹配在一只冷却器中进行流动。

性能特点

    1. 采用双筒内、外螺旋管的结构设计。在一个筒体内充分利用了冷却空间。增加了热交换面积。
    2. 冷却器的温度端差为1.5℃，十分理想
    3. 可采用任何冷却水，内螺旋管完全可以分解取出，便于维修和清洗。
    4. TR4漩、涡筒式高效冷却器冷却效果特点好，可以一只替代二只冷却器。

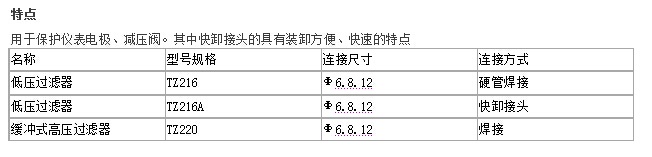

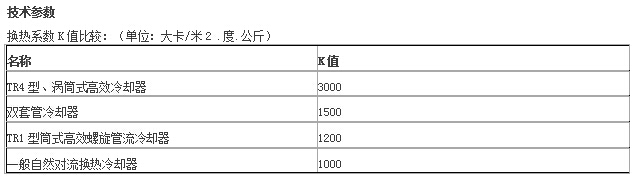

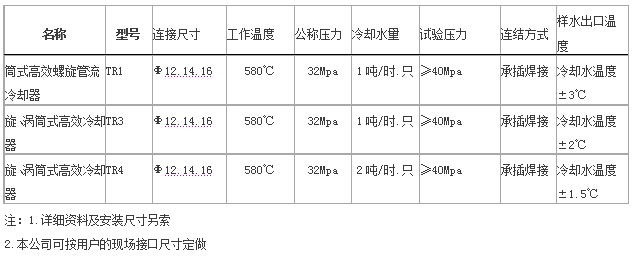

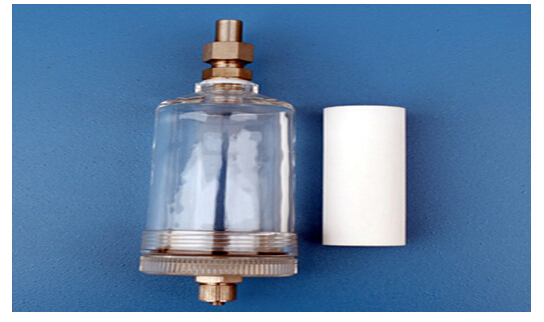

低压过滤器

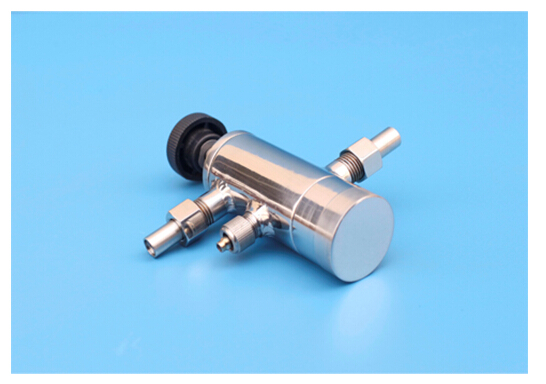

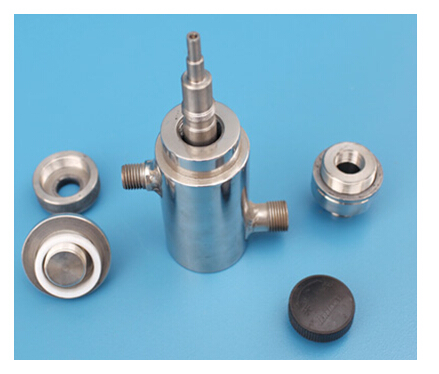

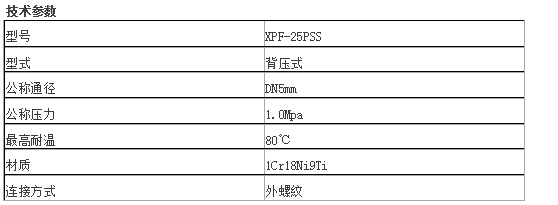

系统平衡稳流阀

国家发明专利产品，专利号：ZL2007 2 0037295.5

概述

    水汽取样装置的每路流量应符合表计和手工取样的流量要求，特别对表计应达到一定的流量，而且不可断流。我公司研制的系统平衡稳
流阀完全为要求量身定做，并已获国家发明专利。 使用系统平衡稳流阀，告别了传统的用针形阀调节手工样水的时代 ，既满足手工采样的
流量，更维护了仪表采样的流量，使用厂化学部门和热工部门都可顺利地完成取样工作，以独到的设计理念，有效地保护了因表计流量过少
而导致的读数不准，更避免了因断流而造成的电极损坏事故。

    系统平衡稳流阀，由本公司在2006年研发成功，在专用实验台上经历试验和研究，2007年开始在多家电厂推广试用，获得广发好评。

工作原理

    当样水入口处经微型针阀调节至规定流量，经阀体通入平衡腔，再通过调节手轮可取样和排污，以保证该路流量稳定。这样取样人员不
论将稳流发全开或关小时流量始终为500ml/min左右，此时不影响化学表计流量，达到了该系统流量平衡的目的。

本系统平衡稳流阀优点：

   （1） 保证每路取样系统中流量平衡，达到安全可靠运行。
   （2） 结构紧凑，将各功能合并呈一体化。
   （3） 使用维护方便。
   （4） 可防止无关人员随意变更手工取样的流量。
